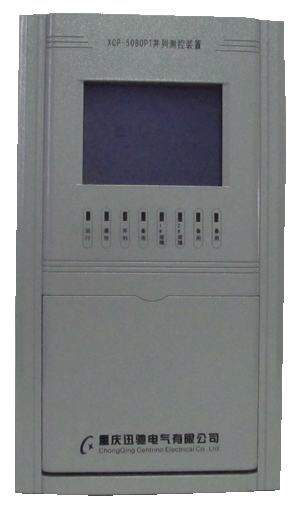

XCP-5080E PT测控并列装置

装置应用

适用于 110kV 及以下电压等级的单母线 PT 及双母线 PT 的测量。并可实现同等电压的两段 PT 并列。该装置与微机保护系统、监控主站配套组成完整的综合自动化系统。可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。

保护功能

母线过电压报警

母线欠电压报警

母线接地报警

零序电压报警

PT 断线报警

谐波测量分析

PT 自动并列、PT 遥控/手动并列

测量与控制

遥信：关量状态监测 5 路：Ⅰ母、Ⅱ母隔刀位置、母联开关状态、PT并列信号等

遥测：Ⅰ母、Ⅱ母电压：Ua1 、Ub1 、Uc1、 Ua2 、Ub2、 Uc2： Ⅰ母、Ⅱ母零序电压：U01 、U02

遥控：PT并列、解列控制

统计功能

记录2路系统操作的合闸、分闸断路器次数等

其他特征

遥信量自定义传SOE

工作状态显示

面板显示PT分、合状态

预告、事件信号继电器输出

动作事件信息主动显示，并分类存储

通讯

2路以太网通信接口

1个CAN-BUS总线口

1个RS485串行口，

1个GPS对时接口

IEC60870-5-104平衡式传输规约

RS485通讯协议为标准的

MODUBS-RTU通讯协议

事件记录

事件记录可分类记录最新的128条故障信息，包含事件的详细信息(动作时间、动作值、动作类型)，并具有掉电保持功能

高可靠性和抗干扰性

采用工业级、高可靠性的大规模集成电路、补偿技术提高电路稳定性

全封闭铝合金单元机箱，新型背插式结构设计，符合国标和IEC标准，防磁、防震、封闭
