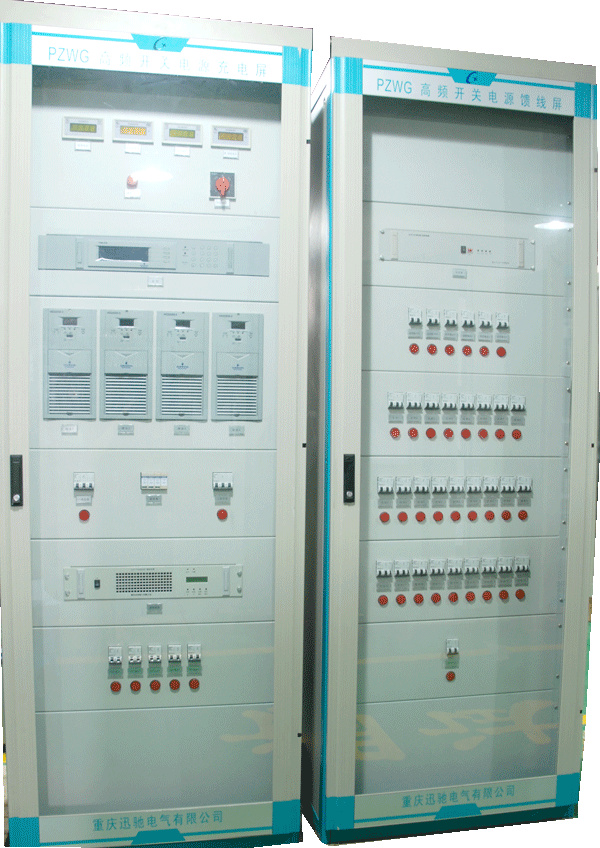

微机高频开关直流电源屏

装置应用

本产品适用于电力、石化、冶金、电气化铁路等需要220V/110V直流电源的场合,广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变中,为断路器分合闸及二次回路中的仪器仪表、继电保护和故障照明提供直流电源。

产品特点

系统全模块化设计，简洁、直观，组屏方便，多台高频开关充电模块并联运行，N+1热备份；

超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所；式

充电模块可带电插拔，在线维护方便快捷；

充电模块智能控制，输出电压、电流平滑调节；自主均流，稳定性好，均流精度高（输出电流最大不平衡度小于3%）；

系统设计采用IEC 国际电工委员会、UL、EN 等国际标准，可靠性与安全性有充分保障；

监控系统采用触摸屏或大屏幕液晶汉字显示，人机界面友善、操作直观方便；

可通过监控模块进行系统各部分的参数设置，界面友好操作方便；

开放式接口设计，具有强大的通讯功能，很方便实现与变电站RTU 装置或电厂计算机监控系统DCS 相连；

三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、以及无人值守；

蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充放电电流并控制蓄电池的均充和浮充转换，设有电池过/欠压和充电过流声光告警及温度自动补偿功能；

保护、测控功能

过压保护功能

短路保护

过温保护

过流保护

模块并联保护

电流调节功能

电压调节功能

事件记录

常规操作事件记忆，包含事件的详细信息(动作时间、动作值、动作类型)

工作状态显示

面板显示工作状态

信号继电器输出

通讯

控制器局域网（232、485）接口

上传的故障、告警信号

上传的整定值

接受控制命令

防雷措施

避雷器（C 级、D 级）和过压保护器组成

技术指标

稳压精度不大于0.5%

稳流精度不大于0.5％典型值0.1%

纹波系数不大于0.05％典型值0.01%

合闸时动力母线电压 ≥200V

外壳防护等级不低于 IP30；

效率 η≥90%；

功率因数 COSΦ≥95%；

均流不平衡度充电模块间电流不均衡度≤?3% 8路遥信开入采集:

技术参数

额定输出直流电压 48V、110V、220V

蓄电池额定容量 5~~3000Ah 事故后供电时间 1h

常规负荷母线额定电流（Ａ） 5、10、15、20、25、30、35、40、45、50、60、70、80、100、160、180、200、250、315、400、630、800、1000、1250、1600、2000

直流设备中各电路的额定绝缘电压：直流63Ｖ及以上（48V系统）；直流200V及以上（110V系统）；直流300V及以上（220V系统）。
